Владельцы садовых участоков часто задаются вопросами о том нужен ли садовому участку или строениям на нем сделать дренажные системы. Какой дренаж лучше всего подойдет, как сделать быстрый и недорогой дренаж. В этой статье мы постараемся дать несколько бесплатных советов по правилам обустройства дренажных систем на участке и вокруг дома.

Совет первый.

Внимательно осмотрите ваш садовый участок в период наиболее сильных дождей и во время весеннего или осеннего половодья.

Совет второй. Обратитесь к вашим ближайшим соседям с целью выяснения их наблюдений за ходом грунтовых вод.

Совет третий. Сделайте на вашем участке несколько шурфов различной глубины и оставьте за ними наблюдение на протяжении одного сезона. Шурф-это отверстие в грунте различного диаметра и размера. Вы можете выкопать шурф самостоятельно на различные глубины от 50 см до 2-х метров и поставить в них обыкновенные канализационные трубы диаметром от 150 до 300 мм. Если участок имеет сложный рельеф, то желательно сделать шурф в разных местах рельефа и установить там трубы.

Совет четвертый. Регулярно наблюдайте во время сильных дождей за высотой стояния воды с использованием длинной палки или шнурка с грузом. Заносите результаты в отдельную тетрадь. Совет пятый. После осмотра участка и анализа водостоя можно составить примерный план дренажа, высчитать количество погонных метров и сделать коммерческое предложение. Данный расчет вы можете доверить нашей компании, которая может вам сделать проект в стадии Р или просто накидать примерную схему укладки дренажных систем.

Проект такого рода работ по изготовлению дренажа будет стоить от 25 000 рублей.

Разработка Схемы укладки дренажной трубы и колодцев на садовом участке от 10 000 рублей.

Если Вы находите это предложение интересным и нужным для решения задач осушения участка или защиты дома, то после заказа эскиз проекта выносится непосредственно на участок и производятся работы, после завершения работ по дренажу, выполняется исполнительная схема дренажной системы. Такой формат работы удобен тем, кто уже определился с необходимостью дренажа и нацелен на быстрое выполнение непосредственно работ.

Совет щестой: Когда нужен проект дренажа.

Если же работы планируется выполнить позже, или Вы хотите более детально проработать план укладки дренажных систем, привязав его к плану застройки участка, плану посадки растений или как его называют дендроплану, а сами работы по устройству дренажа планирует выполнить самостоятельно, то Вы можете заказать у нас проект дренажа.

Совет шестой. Какова цена устройства дренажа.

Цена напрямую зависит от площади участка, периметра дома, сложности рельефа, удаленности участка, причём не так важно как далеко расположен участок, важно, сколько времени до него добираться.

Если участок более 20 соток, нужна и схема дренаж фундамента, плюс схема ливневой канализации, то такой проект в зависимости от сложности стоит от 25000 до 45 000 рублей.

Проекты на большие участки 50 и более соток, обсуждаются в индивидуальном порядке.

Проектирование дренажа осуществляется базируясь на:
Руководстве по проектированию дренажей зданий и сооружений 2000, Разработано ОАО «Моспроект»(инж. Кискин Л.К, Чернышев Е.Н., Ковыляев В.М.), утверждено и введено в действие указанием Москомархитектуры от 20.11.2000 № 48
Техническими рекомендациями по проектированию, монтажу и эксплуатации дренажей из полиэтиленовых труб с фильтрующей оболочкой, ТР 168-05, Москва - 2005, «Технические рекомендации по проектированию, монтажу и эксплуатации дренажей из полиэтиленовых труб с фильтрующей оболочкой» разработаны лабораторией подземных сооружений ГУП «НИИ Мосстрой» (к.т.н. Ляпидевский Б.В., к.т.н. Ландер А.Ф., к.т.н. Беляев К.В.).

Что нужно для проекта дренажа?

1. План участка с привязкой строений. Если плана нет и участок имеет простые границы, на нём минимум строений и немного посадок, то измерения мы готовы произвести сами при выезде на участок. За измерения более сложных участок, к сожалению, мы не возьмёмся, и нужно будет пригласить соответствующего специалиста для снятия детальной топосъемки.
2. Топосъемка участка. Если участок имеет сложный рельеф то топосъемка обязательна для проекта дренажа, если участок плоский, то нет.
3. Дендроплан, если планируется привязка дренажа к существующем или будущим посадкам.
4. План дорожно-тропиночной сети. Опять это нужно для проекта дренажа, если учитывать зоны сплошного мощения, сбор воды с лотков вдоль дорожек и т.п.
5. Геология и(или) гидрология участка. С одной стороны это важная информация о водном балансе на участке и гидрологических факторах, а с другой стороны большинство участок с суглинистыми почвами, где необходим дренаж, имеют одинаковую структуру грунта, что дополнительно проверять её не нужно.
6. План коммуникаций на участка, для того чтобы учесть в проекте дренажа пересечения коммуникаций с дренами.

Что вам даст в итоге проект дренажа?

1. План тока воды (общая схема дренажа)
2. Разбивочный чертеж на простых участка и для дренаж фундамента.
3. Пояснительная записка к плану дренажа.
4. Профиль дрены
5. Если необходимо для сложных проектов вертикальные разрезы
6. Расчет уклонов и таблица расчета уклонов
7. Полный перечень работ и материалов.
Если исходные чертежи участка получены в формате Autocad, то чертежи проекта дренажа выполняются в этом же формате. Если нет, то чертежи выполняются в CorelDraw. Все остальные материалы проекта предоставляются в формате Word и Excel.

Что такое дренажные системы и как они работают

Избавят застройщика от многочисленных технических проблем, сэкономят деньги и время, грамотно выполненные дренажные системы Киев предлагает для осуществления подобных услуг компетентного профессионала компанию ООО «Грин Крона». Дренажные системы – универсальное и единственное решение проблемы вредного воздействия высоких грунтовых вод.

Дренажная система – это инженерно-техническое сооружение, которое собирает и отводит отфильтрованные и подземные воды, скопившиеся под толщиной грунта. Грамотно организованная дренажная система может контролировать уровень грунтовых вод, производить осушение или орошение.

При проектировании дренажной системы учитываются многие факторы: рельеф территории, виды грунтов, количество выпадающих атмосферных осадков, наличие вблизи естественных водоемов, уровень грунтовых вод, характер растительности на участке.

Строение устройства дренажной системы

Устройство дренажной системы представляет собой, в целом, разветвленную систему взаимосвязанных труб, расположенных вокруг или же вдоль защищаемой от влаги постройки. Стекающая по грунту вода попадает в систему. Сама труба - дрена имеет в своих стенках сеть отверстий с диаметром 1,5-5 мм. Они располагаются почти на всей поверхности трубы, на определенном расстоянии друг от друга.

Дрены могут быть сделаны из керамики, кирпича, камня, асбестоцемента, и пластмасс. Например, пластмассовые дрены производят из разных материалов: полиэтилен низкого давления (ПНД), полиэтилен высокого давления (ПВД) и поливинилхлорид (ПВХ). Бывают еще двухслойные комбинированные дрены, изготовленные из ПНД и ПВД. Они предназначены для закладки на глубину до 5 м и более.

Дренажи осуществляют функцию сбора влаги с участка и изготавливаются из различных рулонных материалов, реже используется засыпной (гравийный) дренаж.

Вода, собранная дренажными трубами, поступает в специальный водоприемный колодец или же в водоприемник (ручей, речка, озеро, овраг и т.д.) Нежелательные грунтовые воды могут повредить не только растениям Вашего сада, но и зданиям. В области фундамента дома может скапливаться много воды. Скопившееся вода оказывает на фундамент разрушительное воздействие. Дренажная система на участке борется с этим явлением. Правильно спроектированная система дренажа не позволяет грунтовым водам подняться слишком высоко к основанию дома.

Существуют открытый и закрытый дренаж

Открытый дренаж  – один из самых быстрых, дешевых и простых способов устройства дренажа, представляет собой сеть открытых каналов, расположенных на определенном расстоянии друг от друга. Вода стекает по ним, потом уходит в магистральный канал, затем - в водоприемник. Траншеи укрепляют щебнем, чтобы не размывались, а их края декорируют растительностью. Этот дешевый способ устройства дренажа не всегда является эстетически привлекательным и может создать неудобства владельцам участка.

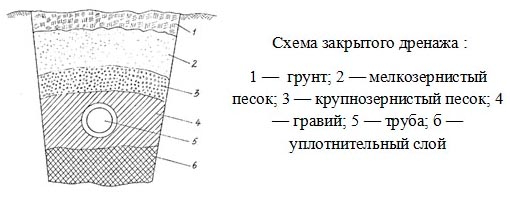

Закрытый дренаж - система взаимосвязанных дрен, уложенных в грунт на определенной глубине и обложенных песчано-щебеночным фильтром. На ответственных участках этой системы располагают смотровые колодцы с отстойниками, которые помогают очищать воду и регулировать работу системы. Движение воды определяется разностью напоров, обеспечиваемой уклоном дрен. Вся вода, текущая по дренам, попадает сначала в главную, магистральную, оттуда стекает в водосборный колодец и затем сбрасывается из него в различные водоотводящие системы - самотеком или при помощи насоса.

Монтаж дренажной системы

Эффективный дренаж предохраняет здание от повреждений, связанных с образованием плесени, повышенной влажностью и мерзлотой. Качественная дренажная система предотвращает затопление погребов, образование луж и наледей на дорожках и площадках. Пренебрегать дренажной системой категорически не стоит, так как переувлажнение способствует нарушению аэрации почвы и приводит к их заболачиванию. Растения же из-за избытка влаги могут погибнуть. Проделанный однажды необходимый спектр работ, профессиональный монтаж дренажной системы и ливневой канализации избавляет хозяина от многих хлопот

Конструктивные схемы горизонтальных дренажей с применением перфорированных гофрированных труб

I – с однослойной обсыпкой песчано-гравелистым материалом;
II – с оберткой трубы геотекстильным материалом;
а) в траншее с вертикальными стенками;
б) в траншее с откосами.
1 – контур траншеи;  2 – местный грунт;
3 – обратная засыпка траншеи разнозернистым песком;
4 – однослойная обсыпка мелким щебнем;  5 –дренажная труба.
